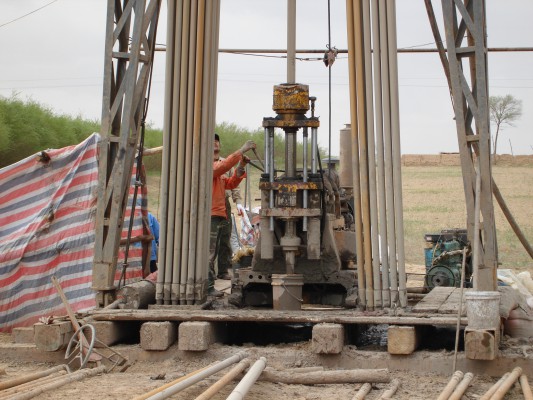

適用于:金鋼石、硬質合金鉆探,工程地質勘察、樁孔施工等鉆進機型 JU-1000 JU-1000Q(加強型)
動力 電動機 30KW 37KW
柴油機 495 50PS 4102DBZ 68PS
立軸轉速 1588~101 r/min 1191~57r/min
卷揚機能力
單繩一速 33KN 45KN
鉆孔傾角 0~360° 0~360°
立軸行程 600mm 600mm
立軸通徑 68mm 68mm
移車行程 400mm 400mm
立軸起重能力 80KN 80KN
變速離合 自制離合變速器 汽車變速離合
外形尺寸 2640×1100×1750mm 2700×1100×1805mm
質量(不含動力) 1.5t 1.5t
特點:
1、轉速范圍廣、轉速級數(shù)多,故除能適應高速金剛石小口徑鉆進外,也能適應低速大扭矩和較大口徑鉆孔的要求;
2、重量較輕,可拆性好,可分解為八個整體部分。最大部件重218kg,便于搬遷,宜于山區(qū)工作;
3、離合變速箱采用一汽CAS5-20S輕型變速箱,部件通用性強,標準化程度高,便于操作維修;采用液壓助力操縱離合器,降低了操作人員的勞動強度;
4、卷揚機行星齒輪軸在充分保證強度的前提下,采用懸臂支撐,簡化了結構,便于拆裝維修;
5、機架剛性好,重心低,高速鉆進時穩(wěn)定性;
6、配有相應的儀表,利于隨時掌握孔內工況,操作手柄少,布局合理,操作靈活方便;
7、加大動力配置,電柴兩用,鉆進時抗過載能力強。
8、有組合式機架配置,解體性好,可以滿足丘陵地帶的施工要求。
